Задача
- Разработка и изготовление прочной и геометрически точной формы для штамповки металлических деталей и выкладки композитных материалов
- Оснастка должна выдерживать механические нагрузки при установке базирующих элементов, обеспечивать точное позиционирование заготовок и сохранять качество поверхности без дополнительной сложной обработки
Что сделано
- Выполнено проектирование формы под задачи штамповки и вакуумной формовки
- Форма изготовлена методом SLA-печати на принтере CUBRUS P-SLA 300

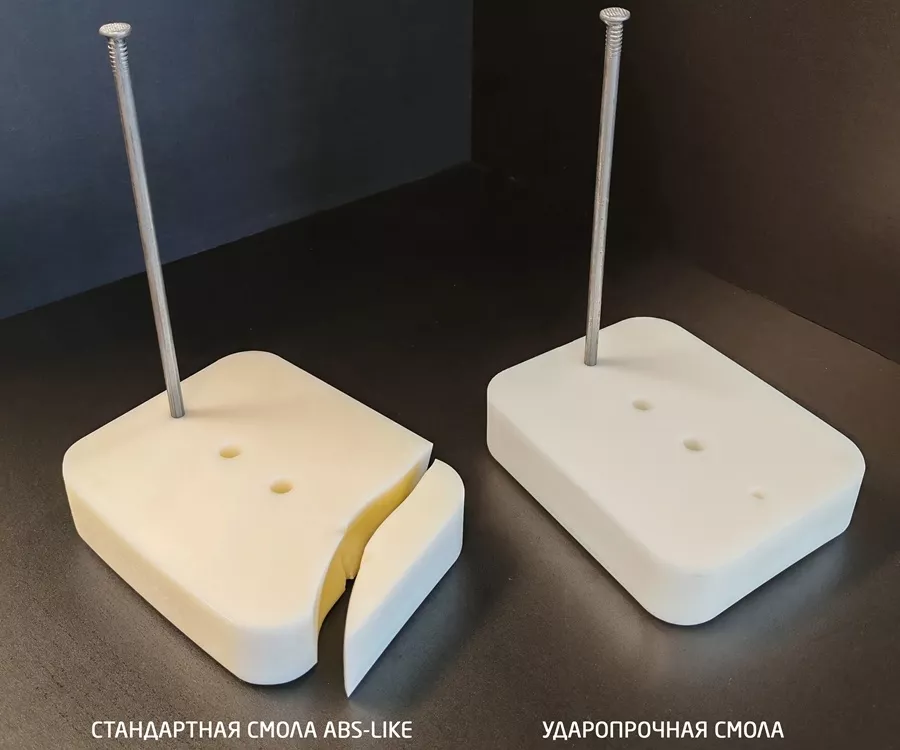

- Использована ударопрочная фотополимерная смола с высокой стабильностью геометрии

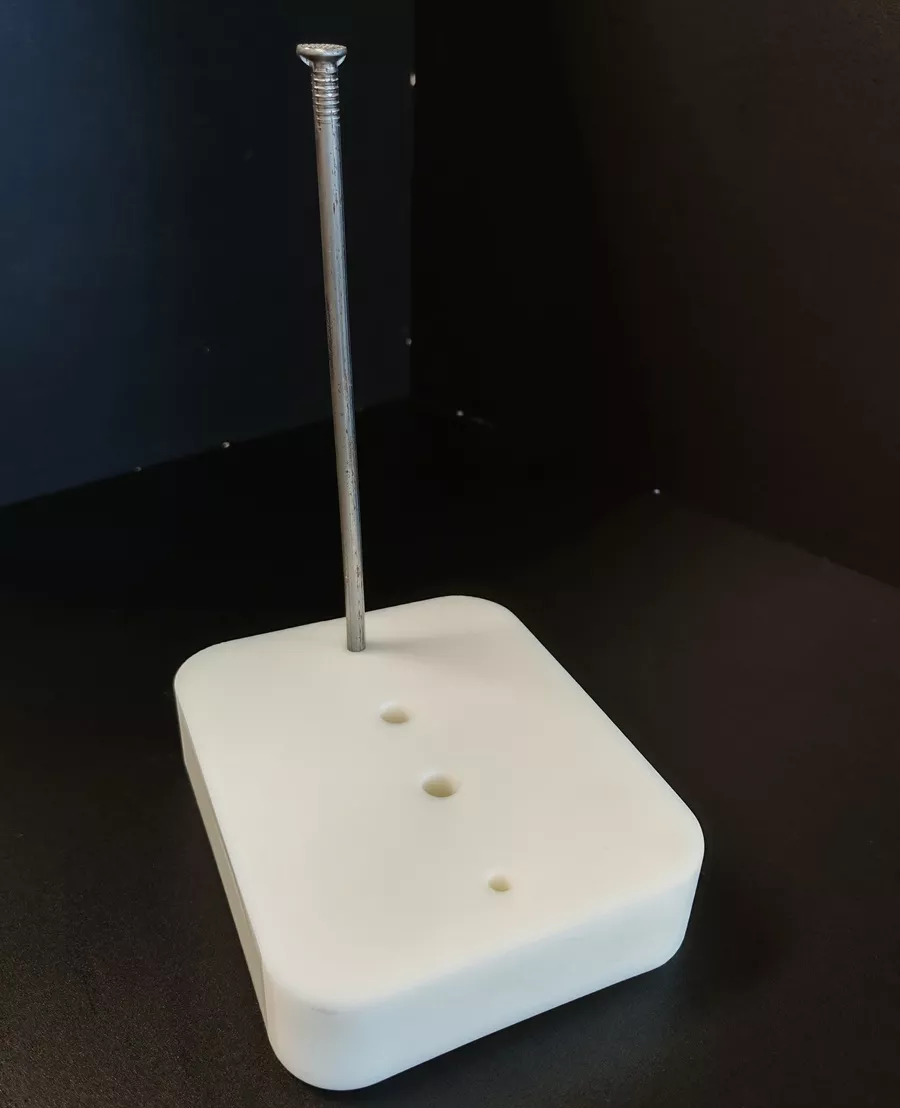

- Реализована система базирования с установкой шпилек с натягом для точной фиксации металлических и композиционных заготовок
Результат
- Получена готовая функциональная форма для штамповки и работы с многослойными композиционными материалами
- Точность изготовления 0,05-0,1 мм на длине 200 мм и низкая шероховатость поверхности до Ra 0,63
- Время изготовления оснастки сократилось в сравнении с традиционными методами
- SLA-печать — оптимальное решение для быстрого производства вакуум-плотных высокоточных форм и специализированной оснастки
Отрасль: приборостроение, авиамоделирование, робототехника
Оборудование: CUBRUS P-SLA 300
Материал: ударопрочная фотополимерная смола CUBRUS
Технология: SLA
