Задача
- Организовать полный цикл подготовки технологической оснастки для серийного производства композитных воздушных винтов беспилотного ЛА
- Создать цифровые 3D‑модели изделия и рабочей пресс-формы, воспроизвести геометрию эталонного винта, предоставленного заказчиком, с максимальной точностью
- Обеспечить быстрый и экономически эффективный переход от единичного образца к серийному производству
Что сделано

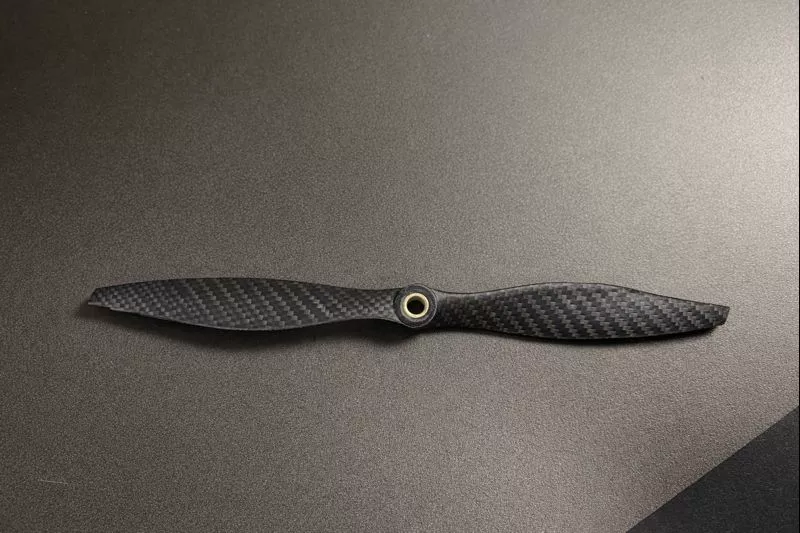

- Выполнена оцифровка эталонного композитного винта с использованием высокоточного лазерного 3D‑сканера CUBRUS SIRI

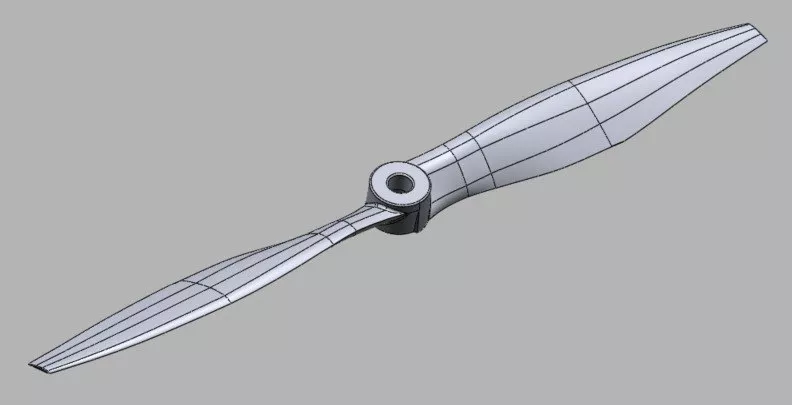

- Получено облако точек, фиксирующее реальную геометрию изделия, на его основе создана высокополигональная 3D-модель

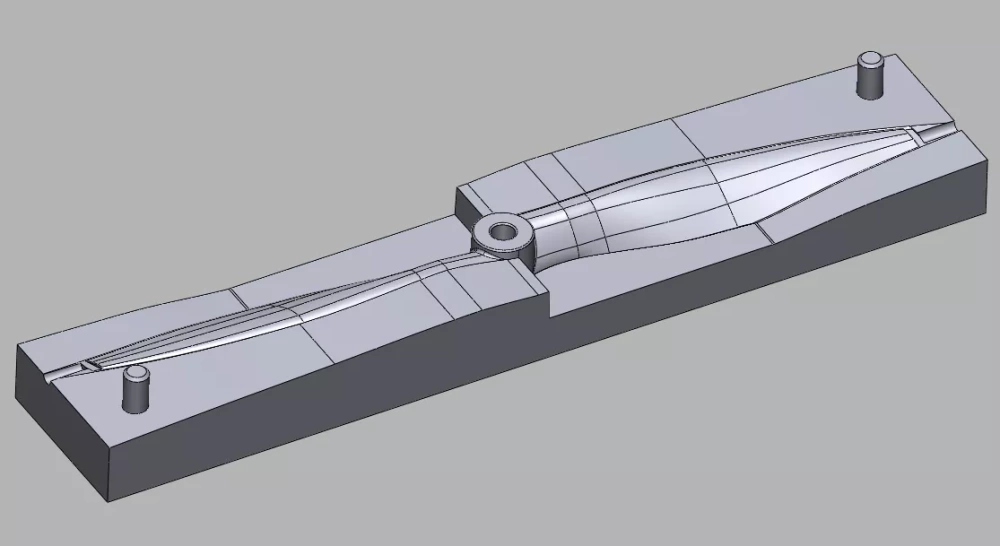

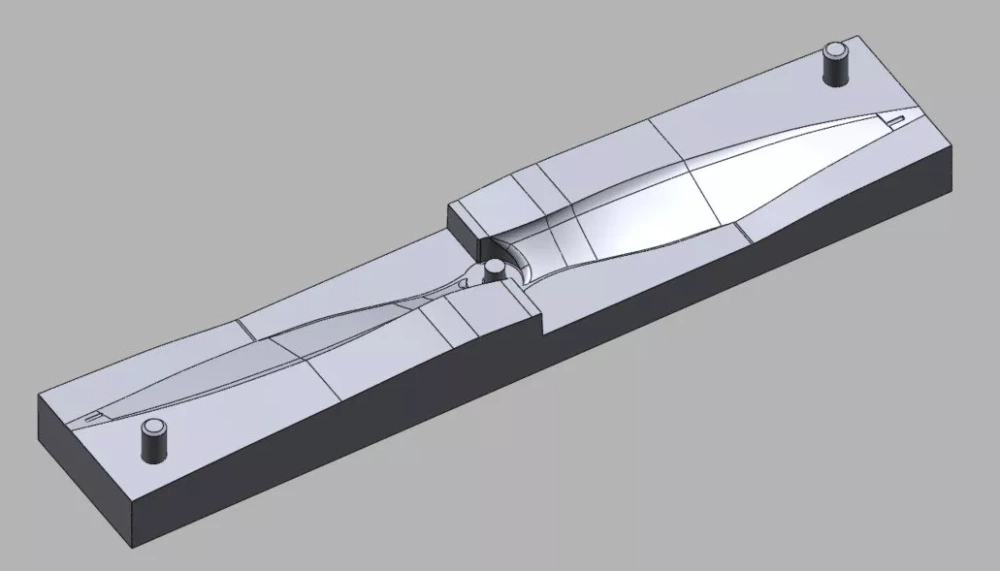

- В ПО Geomagic Design X спроектирована твердотельная CAD‑модель двухсоставной пресс-формы с учетом технологических допусков

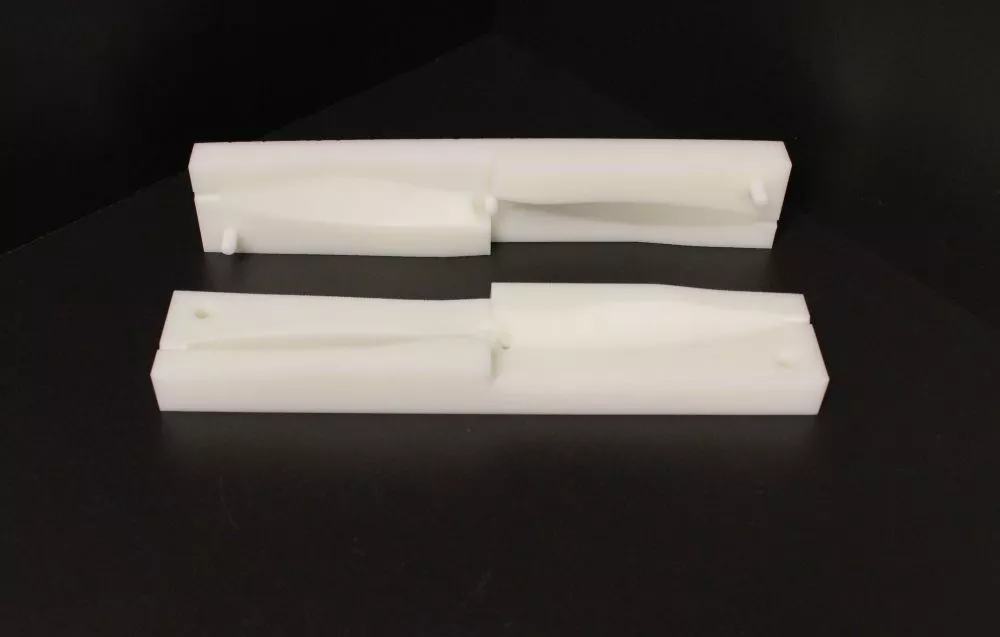

- Тестовый образец изделия напечатан из фотополимера по технологии SLA (лазерная стереолитография)
Результат
- Заказчик получил готовую пресс-форму для самостоятельного выпуска винтов
- Все серийные изделия являются идентичными копиями эталона
- Обеспечена стабильная балансировка и повторяемость летных характеристик
- Проект реализован «под ключ» у одного подрядчика на оборудовании бренда CUBRUS
Отрасль: авиакосмическая промышленность
Оборудование: CUBRUS SIRI, CUBRUS P-SLA 300
Материал: термостойкий фотополимер CUBRUS RPRO-HT-WT-120
Технология: SLA
